HDMI延长器
型号:HS-S4(P)HS-S8(P)HS-16(P)
特性:
支持连结1个HDMI输出及4/8/16 RJ-45连结HDBaseT输出接口
支持本端HDMI图像无损输出连接显示器
轻松整合单独HDMI线路或复数网线无损广播分配
支持HDMI 接收器
HDBaseT输出能到支持100米或70米距离的网线连接
符合HDCP
支持 UltraHD分辨率到4K x 2K@30Hz, 8-bit or 1080P@60Hz, 12-bit
支持3D信号直通
支持高清晰音频输出 (Dolby TrueHD, Dolby Digital Plus and DTS-HD MA)
支持所有输出与接收孔直连
支持所有IR频率台直连
支持所有在输出接收之间双流向直连
支持IR单向直连传输
支持IR 远程遥控
支持单线传输整合供电
通用网路电源支持
1U 机架设计
规格:
Hardware | |
接收接口 | HDMI Type A 母头 x 1 |
输出接口 | HDMI Type A母头(本端视频输出) x 1 |
输出接口 | RJ-45 x 4/8/16 |
所有IR接收孔 | 3.5ψ 立体声孔x 1 |
所有IR输出孔 | 3.5ψ立体声孔t x 1 |
IR IN1~IN4/IN8/IN16 孔 | 3.5ψ立体声孔 x 4/8/16 |
电源 | 100VAC~240VAC, 50/60Hz, 网线 |
LED 显示器 | LED 电源指示 x 1 |
外壳 | 金属 |
底板 | 机架安装 (1U单位设计) |
重量 | HS-E4/S4: 3.90kg HS-E8/S8: 4.06kg HS-E16/S16: 4.97kg |
HS-E4P/S4P: 4.45kg HS-E8P/S8P: 4.54kg HS-E16P/S16P: 5.67kg |
体积LxWxH) | 341x440x44 mm |
Multimedia | |
最高分辨率 | UltraHD 4K x 2K@30Hz, 8-bit |
最高TMDS频率 | 300MHz |
Control Information | |
HDMI线路最长距离 | 10 米 (最少) |
网线最长距离 | 100 米 (Max.) for HS-Exx (P) Series 70 米 (Max.) for HS-Sxx (P) Series |
遥控器控制 | IR接收, IR 输入 |

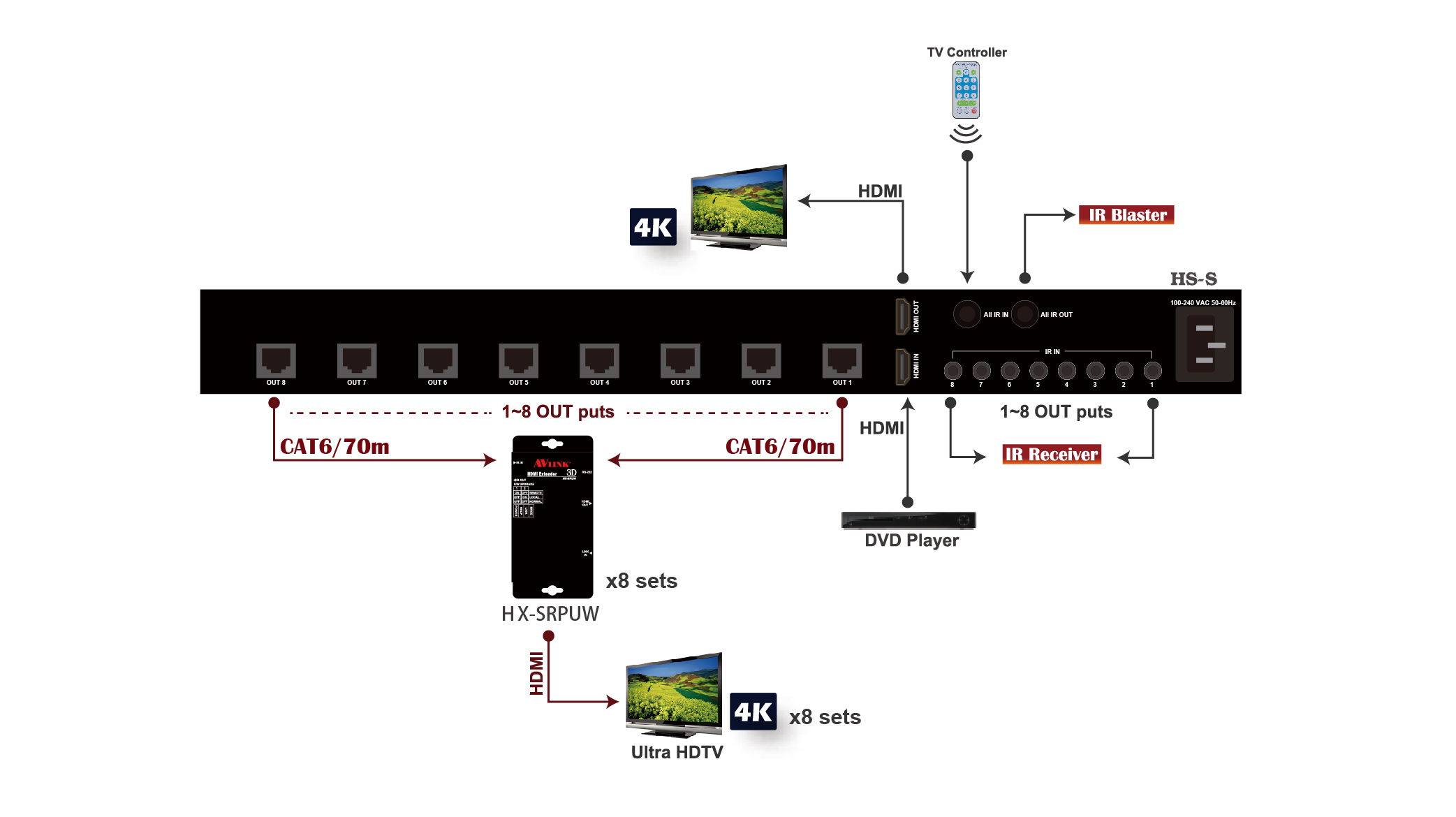

产品架构图:
