功能 |

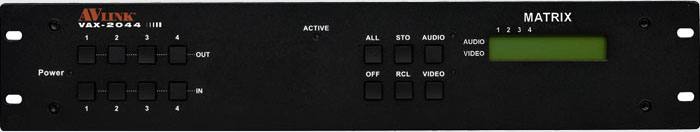

VAX-2044 |
VAX-2084 |
VAX-2088 |
|
视频 |
方式 |
RGBHV,RGsB,RsGsBs,RGBS,Component Video |
|
输入阻抗 |
75 Ω |
|
视频输入接口 |
4个HD-15母头 |
8个HD-15母头 |
8个HD-15母头 |
|
视频输出接口 |
4个HD-15母头 |
4个HD-15母头 |
8个HD-15母头 |
|
H/V输入阻抗 |
510 Ω |
|
H/V输入电平 |
0.5～5 Vp-p |
|
H/V输出电平 |
TTL 0～5 V |
|
音频 |
方式 |
平衡/非平衡立体声 |
|
输入阻抗 |
非平衡>50KΩ，平衡 >25KΩ |
|
输出阻抗 |
非平衡 >50Ω，平衡 >100Ω |
|
音频输入接口 |
4 Captive Screw 5 Pole接口 |
8 Captive Screw 5 Pole接口 |
8 Captive Screw 5 Pole接口 |
|
音频输出接口 |
4 Captive Screw 5 Pole接口 |
4 Captive Screw 5 Pole接口 |
8 Captive Screw 5 Pole接口 |
|
串接控制端口 |
RS-232,9个管脚 母头 D类型,9600，
8位,1个停止位 ,没有奇偶校验位,
管脚2=TX，管脚3=RX,管脚5=GND |
|
电源（Min） |
AC 100V～240V ,50/60 Hz,Internal |
|
外壳 |
铝壳 |
|
重量 |
3150g |
|
尺寸（长x宽x高） |
485x272x93 mm |
